眾所周知，超音速電弧防磨噴涂主要由基材、填料和其他添加劑組成。有機(jī)聚合物和陶瓷材料混合物用作涂層的基材，其他組分結(jié)合在沖突部件的外表上以形成連續(xù)的膜，這大大提高了材料的耐磨性并減少了材料外表的磨損。那么你知道超音速電弧防磨噴涂的制作工藝嗎?接下來，讓我們來看看它。

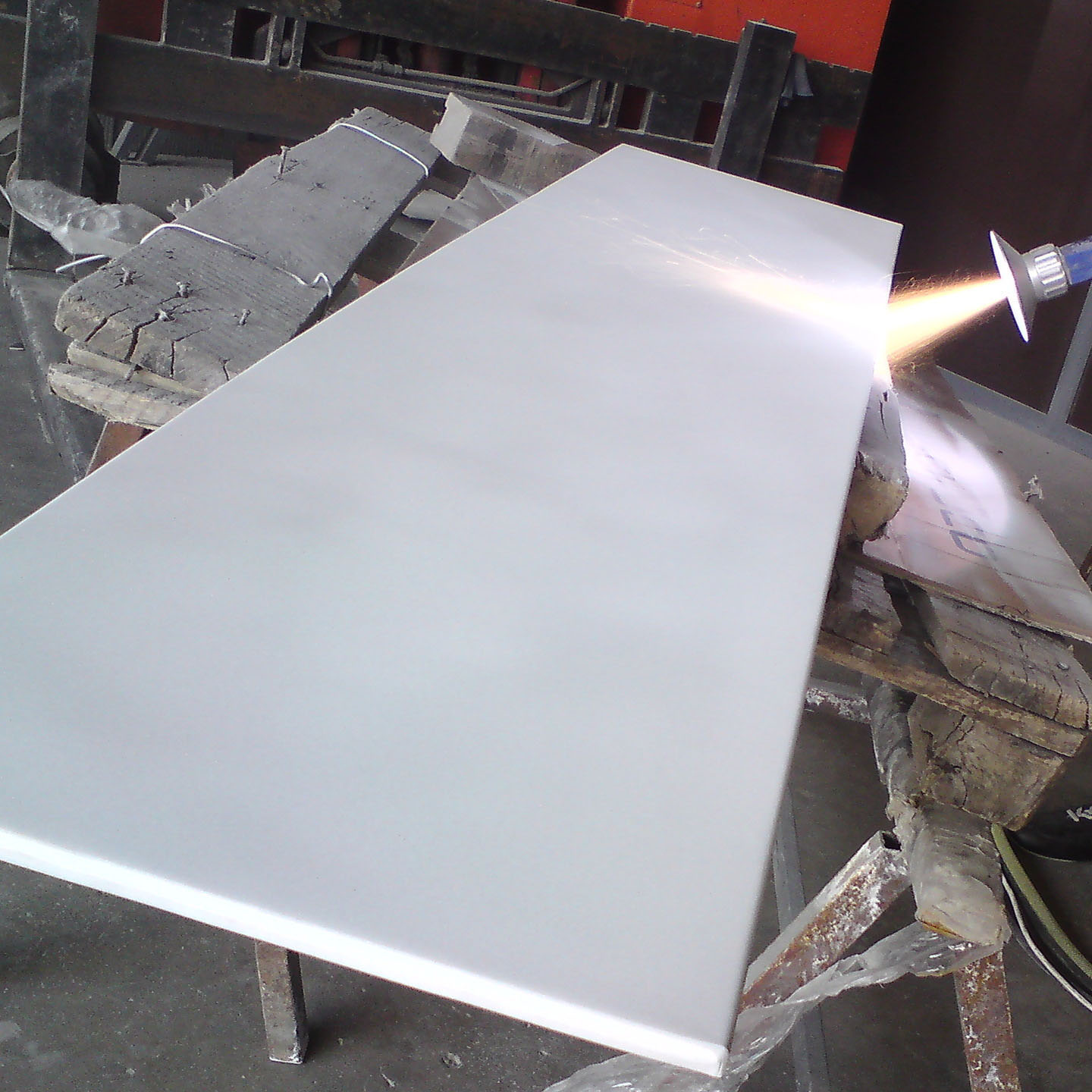

超音速電弧防磨噴涂的工藝如下：

一、基材外表處理(對待施工部位進(jìn)行打磨粗化處理,并清洗潔凈然后晾干)

1、將待施工部位外表用電動鋼絲刷(或噴砂)進(jìn)行打磨顯露新鮮金屬基材,除銹標(biāo)準(zhǔn)達(dá)到Sa2.5

2、用專用清洗劑清洗或干抹布將機(jī)件外表粉末、灰塵擦洗潔凈,處理后的基材外表要求粗糙、潔凈、枯燥。

二、刷涂耐磨底涂:

按質(zhì)量比4;1精確稱量耐磨底涂A、B組份,并將兩組份混合均勻:然后刷涂到打磨處理過的基材外表。

刮涂陶瓷顆粒防護(hù)耐磨涂層

在底涂固化前,按質(zhì)量比4:1精確稱量防護(hù)耐磨涂層并混合均勻,然后將耐磨材料涂覆于待施工部位的底涂外表,防護(hù)耐磨涂層以4~8mm

四、刷涂耐磨面涂:

精確稱量碳化硅面涂A、B組份,混合均勻后,刷涂/刮涂到防護(hù)耐磨涂層外表,耐磨材料涂覆結(jié)尾與金屬基材結(jié)合處要求潤滑過渡、外表平整。

五、固化:

待防護(hù)耐磨涂層完全固化后(常溫24小時(shí)),即可投入使用。

注意事項(xiàng):

1、每次配量不超越4kg為宜,配好在30min內(nèi)用完,避免固化形成浪費(fèi)。

2、材料配制時(shí),稱量要精確,混合要均勻,涂改時(shí)層層要壓實(shí)

3、溫度低于15度時(shí),涂層固化慢,固化不完全,能夠在涂層開始固化后,用碘鎢燈或電熱風(fēng)等設(shè)備加熱到80℃~100℃保溫2個(gè)小時(shí)。

以上是小編總結(jié)的超音速電弧防磨噴涂的工藝，有望對您有所幫助，它也給人們的生活帶來了很大的便利。
